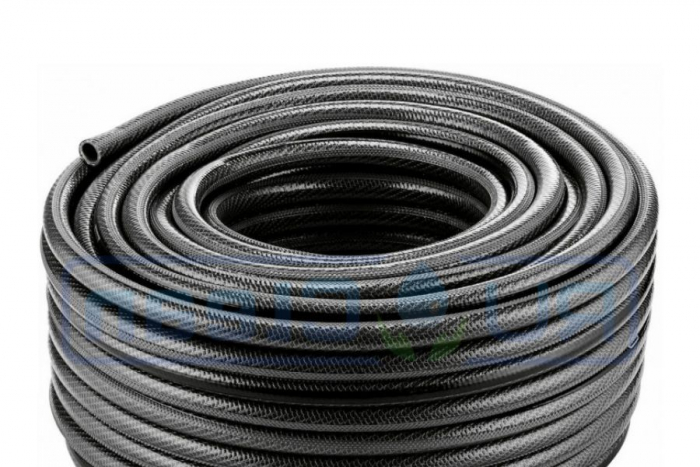

Какие бывают шланги высокого давления?

Шланг высокого давления – гибкая трубопроводная магистраль гидросистемы, по которой транспортируются жидкости на базе дизельного топлива, водомасляных эмульсий, минеральных и растительных масел, этиленгликоля, консистентной смазки.

Особенности конструкции

Рукав представляет собой пару или несколько резиновых трубок, помещенных одна в другую, армированных оплетками или навивками из стали. Шланги герметично соединяются с элементами гидросистемы фитингами. Защитные и силовые слои оплетки из стали, текстиля или синтетических материалов позволяют:

• удерживать резкие перепады давления внутри рукава;
• поддерживать работоспособность в агрессивных рабочих средах и при перепадах температур;
• предотвратить разрывы и вибрации;
• увеличить срок эксплуатации гидромагистрали.

Передача энергии гидрожидкостей на рабочий узел в трубопроводах происходит при температуре от -50°С до +100°С (спецрукава от -55°С до +135°С) и под давлением.

Классификация РВД

Компании, выпускающие РВД, руководствуются европейскими стандартами качества ЕN853 и ЕN857. В производстве применяются материалы, устойчивые к агрессивным воздействиям внешней среды (химическим соединениям, коррозии, высоким температурам).

Шланги гидравлические высокого давления делятся на специальные и универсальные. РВД первого типа применяются для гидросистем с рабочей температурой от -60 ? до +260 ? и давлением до 225 Бар. Устанавливаются на промышленных производствах бытовой химии и пищевых продуктов. Универсальные бывают оплеточные и навивочные.

Рукава в оплетке применяются для монтажа гидросистем, где транспортируются масла, эмульсии и другие рабочие жидкости при температуре от -40 до +70 °С. По стандартам EN853 и EN857 выпускается шесть типов шлангов:

• 1 ST и 2 ST (ЕN853) – одно- или двухслойная оплетка из латунированной проволоки;
• 1 ST и 2 ST (ЕN853) – двух- или четырехслойная намотка из аналогичных защитных материалов, но армирование наружного резинового слоя выполняется без предварительной зачистки;
• 1 SN и 2 SN (ЕN857) – одно- или двухслойная оплетка с меньшим радиусом изгиба, выдерживает температуру, аналогичную шлангам ЕN853, и устойчива к высоким импульсным нагрузкам.

Навивочные производятся согласно ЕN856 и делятся на типы:

• 4SP, 4SH. Многослойные рукава с четырьмя армирующими слоями из латунированной или усиленной проволоки. Способны выдерживать средние и высокие показатели давления.
• R12. Рукав аналогичного конструктивного исполнения монтируется в гидросистемы с транспортировкой жидкостей высоких температур.
• R13, R15. Многоспиральные шланги (шесть и более силовых слоев) из стали для тяжелых сред, используемые в гидросистемах с высокими показателями давления и большими нагрузками.

Заказать РВД в Украине

В каталоге интернет-магазина «Моторимпекс» вы можете купить шланг высокого давления для компрессоров, гидронасосов, домкратов, с/х, авто- и дорожно-строительной техники.

Выбор зависит от сферы применения, используемых рабочих жидкостей и температур. В магазине можно как заказать комплектующие, так и воспользоваться сервисным обслуживанием. Гидравлика от «Моторимпекс» прослужит вам долгое время и защитит гидросистему от неожиданных поломок.
