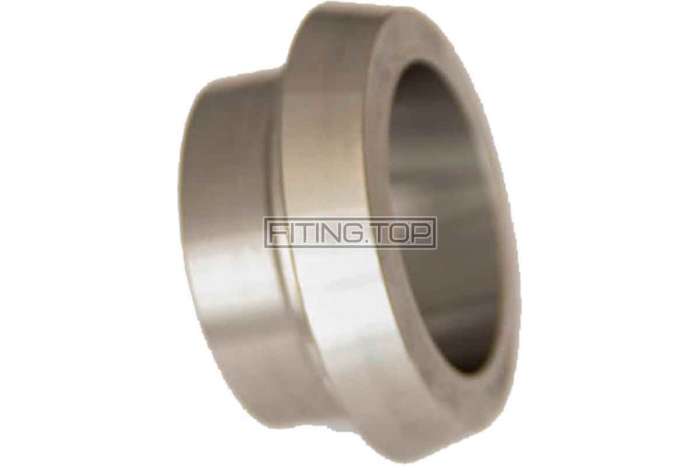

Конічний нержавіючий штуцер для молочної муфти AISI 304 DIN 11850 — погляд інженера-практика

Якщо ви коли-небудь працювали з молочною арматурою, пивоварним або іншим харчовим обладнанням, то знаєте: дрібниці вирішують дуже багато. Можна поставити дорогий насос, блискучі трубопроводи та автоматизовану CIP-мийку, але все це буде марно, якщо з’єднувальні елементи підібрані неправильно.

Конічний нержавіючий штуцер для молочної муфти AISI 304 DIN 11850 — саме та «невидима» деталь, без якої муфта не забезпечить надійного з’єднання. За двадцять років практики я бачив, як неправильно підібрані штуцери перетворювали стабільну лінію в джерело протікань та проблем із санітарією. І це лише через один «малий» елемент!

Що таке конічний штуцер для молочної муфти

Простіше кажучи, штуцер — це перехідник, який з’єднує трубопровід із муфтою або іншим елементом арматури. Конічна форма забезпечує щільне прилягання ущільнення, що дозволяє витримувати тиск і температурні коливання без протікань.

Стандарт DIN 11850 визначає розміри та допуски для санітарних труб і фітингів, які застосовують у харчовій, молочній, пивоварній та фармацевтичній промисловості. Марка сталі AISI 304 — класична «харчова» нержавійка, стійка до корозії та більшості миючих засобів, що застосовуються у CIP-мийках.

Нюанси, на які слід звертати увагу:

• Конус має точно відповідати геометрії муфти — будь-яке відхилення веде до порушення герметичності.

• Поверхня всередині і зовні повинна бути ідеально відшліфованою, без подряпин.

• Товщина стінки впливає не лише на міцність, а й на якість зварювання з трубою.

Чому саме AISI 304 і DIN 11850

Є й інші марки сталі, наприклад AISI 316, більш стійка до агресивних середовищ. Але для молочної та пивоварної промисловості AISI 304 достатньо у більшості випадків.

Сталь містить близько 18% хрому та 8% нікелю. Хром формує захисну оксидну плівку, а нікель робить матеріал пластичним і ударостійким. Для харчових виробництв це оптимальний баланс ціни і експлуатаційних властивостей.

Стандарт DIN 11850 гарантує сумісність всіх елементів між собою. Якщо на складі є конічний штуцер DIN 11850, а на лінії стоїть муфта того ж стандарту — з’єднання буде герметичним.

Практика: реальні виробничі ситуації

На одному молочному заводі ми монтували лінію розливу пастеризованого молока. Було кілька теплообмінників, насосів і кілометри трубопроводів. Постачальник випадково привіз штуцери не за DIN 11850, а за дюймовою системою. Зовні вони майже однакові, але кут конуса відрізнявся лише на 1–2 градуси.

Перший пуск показав: частина з’єднань почала підтікати. Дрібниця? Ні — навіть невеликі протікання після CIP-мийки залишають краплі миючого розчину, що неприпустимо в харчовому виробництві. Довелося терміново замінювати штуцери — втрачені два дні. Відтоді я завжди перевіряю геометрію конічного штуцера перед монтажем.

Конструкція та виробництво

Конічний штуцер складається з трьох зон:

1. Приєднувальна конічна частина для ущільнення.

2. Циліндрична частина для зварювання з трубою.

3. Плавний перехід між зонами, щоб уникнути «мертвих зон» у потоці продукту.

Внутрішній діаметр має точно збігатися з діаметром труби, інакше виникає турбулентність і піноутворення.

Виробляють штуцери:

• Токарна обробка з цільного прутка — для точних і відповідальних вузлів.

• Гаряча штампівка з подальшою механічною доробкою — для масових застосувань.

Умови експлуатації та знос

Конічні штуцери постійно піддаються:

• Тиску до 10–12 бар (з запасом).

• Температурним коливанням від -5 до +140 °C.

• Хімічному впливу миючих засобів (лужі, кислоти, хлорвмісні розчини).

AISI 304 добре витримує ці умови, але при тривалому контакті з концентрованими кислотами можливе точкове кородування. У таких випадках доцільніше застосовувати AISI 316.

Порівняння з іншими типами штуцерів

Прямі штуцери, штуцери з різьбою, адаптери під кламп — усе це існує. Але конічний молочний штуцер має ключову перевагу: легкість санітарної обробки. Немає різьби, де могла б накопичуватися бруд. З’єднання розбірне і легко миється в CIP-системі.

За міцністю конічний штуцер поступається лише фланцевим з’єднанням, але фланці громіздкі і незручні для харчової промисловості. Конічна пара муфта-штуцер — оптимальне рішення.

Поради щодо вибору

При виборі конічного штуцера слід перевірити:

• Сертифікат відповідності DIN 11850.

• Полірування внутрішньої поверхні не гірше Ra 0,8 мкм.

• Маркування сталі — лазерне гравіювання AISI 304.

• Геометрію конуса — перевірка калібром або приміркою до муфти.

Висновок: на чому не можна економити

Конічний штуцер для молочної муфти AISI 304 DIN 11850 — маленька деталь, але ключова для надійності всього трубопроводу. Правильний вибір забезпечує герметичність, санітарність і довговічність. Неправильний — протікання, простої та головний біль.

Я бачив обидва сценарії. І завжди кажу: краще, щоб штуцер був непомітним, але надійним — тоді він дійсно виправдає своє місце в ланцюжку обладнання.
